Tre-fas tre-tråds rackmonteringsaktivt harmoniskt filter
Få ett bra pris på trefasen tre-tråds rackmontering Aktiv harmoniska filter, utformat för hög prestanda och energieffektivitet. Geya erbjuder Kinas kostnadseffektiva lösning för att förbättra kraftkvaliteten, idealisk för olika applikationer. Kontakta oss för mer information och för att säkra det bästa erbjudandet!
Det trefas trefas rackmonterade Active Harmonic Filter (AHF) erbjuder Avancerad harmonisk begränsning för trefase kraftsystem. Använder en DSP+CPLD digital kontrollkärna och sofistikerade algoritmer, detta Rackmonterad AHF neutraliserar harmoniska strömmar upp till 50: e beställa. Modulär design säkerställer skalbarhet och enkel underhåll. Tillgänglig I olika nuvarande betyg (25A till 150A) och spänningsnivåer (220V till 690V), AHF tillhandahåller flexibla konfigurationsalternativ. Tvingad luftkylning garanterar tillförlitlig drift. Denna trefas tre-tråds rackmontering aktivt Harmoniska filter förbättrar kraftkvaliteten och systemstabiliteten.
Modellbeskrivning:
| Gy | Ahf | 0.4 | 50A | / | 3l | R |
| Företagskod | Aktiv harmonfilter | Spänningsnivå 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Nominell kapacitet （KVAR） 25/50/75/100/150A | 3L: Tre-fas tre-ledare | R: Rack Mount |
Drag:
● Använd DSP+CPLD All Digital Control Core, tre-nivå topologiteknologi,
avancerad harmonisk detektionsalgoritm och PWM -kontrollstrategi för att uppnå
exakt kompensation av harmonisk ström.
● Anta modulär design, som underlättar parallell anslutning av flera
Moduler, tar lite utrymme och är lätt att underhålla.
● Den strukturella utformningen av oberoende luftkanaler och oberoende lager
Säkerställer utrustningens stabila drift.
● Det kan filtrera harmonik i ett brett spektrum av harmonier, från 2 till 50
Harmonics, och lösa problemet med tre-fas obalans samtidigt.
● Den harmoniska filtreringshastigheten är hög. Om kapaciteten tillåter, harmoniken
Den nuvarande filtreringshastigheten kan vara så hög som 95%. Ställ in 100% aktuell begränsning
utgång för att säkerställa långsiktig stabil drift av utrustningen.
Applikationer:
Tre-fas tre-tråds rackmonterade aktiva harmoniska filter är viktiga för Säkerställa ren kraft över olika sektorer:
● Industriell automatisering:Förbättra prestandan och
Livslängd för trefasutrustning genom att minska harmonisk distorsion.
● Förnybara energisystem:Integrera förnybar energi
Källor sömlöst in i nätet genom att mildra harmoniska strömmar.
● Olje- och gasindustrin:Tillhandahåller stabil kraft för kritisk
operationer i hårda miljöer, förbättring av effektivitet och säkerhet.
● Tillverkningsanläggningar:Minimera harmonisk störning i
komplexa tillverkningsprocesser, säkerställa konsekvent produktkvalitet.
Tre-fas tre-tråds rackmonterade aktiva harmoniska filter erbjuder robust och Anpassningsbara harmoniska begränsningslösningar för att kräva trefas applikationer.
Tekniska parametrar:
| 220V -serie | 380V -serie | 500V -serie | 690V -serie | ||
| Höjd över havet | <2000m, över 2000m, derat enligt GB/T3859.2 | ||||
| Omgivningstemperatur | -20 ～+50 ℃ | ||||
| Relativ luftfuktighet | ≤90%, ingen kondens på ytan när månaden Minsta temperatur är 25 ℃ | ||||
| Föroreningsnivå | Nivå III nedan | ||||
| Driftspänning | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Arbetsfrekvens | 50Hz ± 5% | ||||
| Kompensationsström | 25a | 25/50/75/100/150A | 100a | 100a | |
| Rutnätstruktur | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Antal enheter parallellt anslutet |
Ulimiterad | ||||
| Övergripande maskineffektivitet | ≥97% | ||||
| Rutnätstruktur | 32 kHz | 16kHz | 12,8 kHz | 12,8 kHz | |
| Kompensationsområde | 2 ～ 50 gånger, enskild kompensation är justerbar | ||||
| Valval | Reaktiv kraft | Reaktiv kraft, reaktiv effekt + asymmetri | |||
| Reaktiv kraft ersättningsgrad |
≥95% | > 92% | |||
| Neutral filtrering förmåga |
Neutral linjefiltreringsförmåga är 3 gånger fasen filtreringsförmåga | ||||
| Full responstid | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Buller | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| Kontrollmetod | 2-vägs RS485-gränssnitt (stöder GPRS/WIFI) | ||||
| Skydd | Överbelastning, mjukvara/hårdvara överström, rutnät överspänning och undervoltage, strömavbrott, overtemperatur, frekvens Abnormitetsskydd, etc. | Överbelastning, mjukvara/hårdvara överström, rutnät överspänning och undervoltage, nätspänningsobalans, strömavbrott, Overtemperatur, frekvensavvikelse, kortslutning skydd, etc. | |||
| Installationsmetod | Rack/väggmonterad | Kuggstång | |||
| Inkommande linje | Tillbaka inkommande （racktyp） 、 Övre inkommande （väggmonterad） | Tillbaka inkommande linje | |||
| Skyddsnivå | IP20 | ||||
Modell och specifikation:
| Modeller | ||||
|---|---|---|---|---|

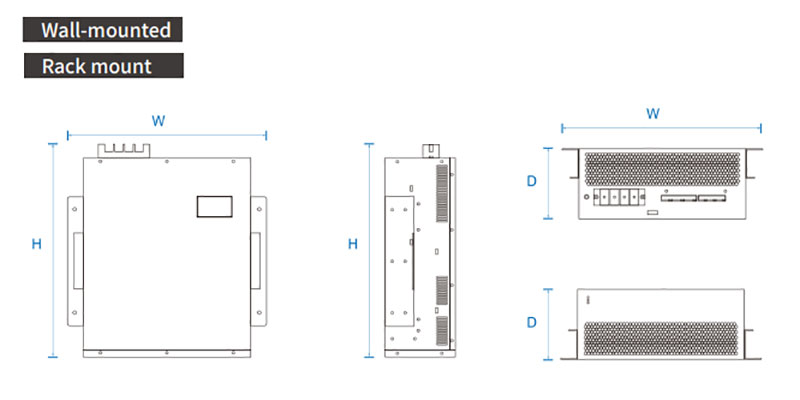

| Modellnummer | Klassad ström (a) | Systemspänning (v) | Dimensioner (d*w*h) | Kylmetod |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160mm | Tvingad luftkylning |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275mm | |
