Enfasstativstatisk vargenerator
Letar du efter en pålitlig enfasstativstatisk vargenerator? Geya erbjuder högpresterande lösningar utformade för att förbättra kraftkvaliteten med precision och effektivitet. Vår fabrik i Kina tillhandahåller toppnivåprodukter, vilket säkerställer optimala resultat för dina produktionsbehov. Kontakta oss idag för mer information och få det bästa erbjudandet direkt från källan!
Enfasstativet Static VAR-generator (SVG) erbjuder dynamisk reaktiv effektkompensation för enfas 220V elektriska system. Med hjälp av DSP+CPLD Digital Control ger denna SVG exakt och lyhörd kompensation, med en fullständig responstid under 10 ms. Dess modulära design möjliggör enkel installation och underhåll inom standard 19-tums rack. Rackmonteringskonfigurationen ger en robust och rymdeffektiv lösning för att hantera reaktiv effekt i enfasapplikationer. Med en nominell kapacitet på 5 kvar adresserar detta enfasställmontering SVG effektivt reaktiva kraftobalanser, förbättrar effektfaktorn och säkerställer systemstabilitet.
Modellbeskrivning:
| Gy | Svg | 0.22 | 5K | / | 2L | R |
| Företagskod | Statisk vargenerator | Spänningsnivå 0,22: 220V |
Nominell kapacitet (KVAR) 5 kvartal | 2L: Enfas | R: Rack Mount |
Drag:
● Använd DSP+CPLD All Digital Control Core, tre-nivå topologiteknologi, avancerad reaktiv effektdetekteringsalgoritm och PWM-kontrollstrategi för att uppnå dynamisk och exakt kompensation av reaktiv kraft.
● Anta modulär design, som underlättar parallell anslutning av flera moduler, tar litet utrymme och är lätt att underhålla.
● Den strukturella utformningen av oberoende luftkanaler och oberoende lager säkerställer den stabila driften av utrustningen.
● Utför dynamisk kompensation med full räckvidd för induktiv reaktiv kraft och kapacitiv reaktiv kraft och lösa det tre-fas obalansproblemet samtidigt.
● Den dynamiska svarshastigheten på lasten är på millisekundsnivån, som kan uppnå dynamisk och exakt kompensation för den reaktiva kraften hos slagbelastningar.
Applikationer:
Enfas Statmonteringsstatiska vargeneratorer är lämpliga för en mängd olika applikationer som kräver reaktiv kraftkontroll i enfas 220V-system:
● Bostadsfördelning:Förbättra kraftkvaliteten och reducera spänningsfluktuationer i enfasiga bostadsstyrningssystem.
● Small Business Power Management:Förbättra effektfaktor och optimera energieffektiviteten i enfas kommersiella inställningar.
● Single-Phase Equipment Support:Tillhandahålla dedikerad reaktiv effektkompensation för känslig enfasutrustning.
● Integration av förnybar energi (enfas):Stödande nätstabilitet och kraftkvalitet i enfas-system som integrerar förnybara energikällor.
Enfasställningsstatiska vargeneratorer erbjuder en kompakt och pålitlig lösning för att hantera reaktiv effekt och förbättra kraftkvaliteten i enfas 220V elektriska system.
Tekniska parametrar:
| 220V -serie | 380V -serie | 500V -serie | 690V -serie | |||
| Höjd över havet | <2000m, över 2000m, derat enligt GB/T3859.2 | |||||
| Omgivningstemperatur | -20 ～+50 ℃ | |||||
| Relativ luftfuktighet | ≤90%, ingen kondens på ytan när den månatliga minsta temperaturen är 25 ℃ | |||||
| Föroreningsnivå | Nivå III nedan | |||||
| Driftspänning | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Arbetsfrekvens | 50Hz ± 5% | |||||
| Kompensationsförmåga | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Rutnätstruktur | L/n | 3P3W/3P4W | ||||
| Antal enheter anslutna parallellt | Ulimiterad | |||||
| Övergripande maskineffektivitet | ≥97% | |||||
| Frekvens | 32 kHz | 16kHz | 12,8 kHz | 12,8 kHz | ||
| Valval | Reaktiv kraft | Reaktiv po wer 、 reaktiv po wer+obalans | ||||
| Reaktiv strömkompensation | ≥99% | > 95% | ||||
| Full responstid | <10ms | |||||
| Buller | ≤60dB | ≤60dB | ≤65dB | ≤65dB | ||
| Kontrollmetod | 2-vägs RS485-gränssnitt (stöder GPRS/WIFI) | |||||
| Skydd | Överbelastning, mjukvara/hårdvara överström, rutnät överspänning och undervolage, strömavbrott, övermätare, frekvensavvikelseskydd, etc. | Överbelastning, mjukvaru/hårdvaruöverström, rutnät överspänning och undervolage, nätspänningsobalans, strömavbrott, övermätare, frekvensavvikelse, skjutkretsskydd, etc. | ||||
| Installationsmetod | Rack/väggmonterad | Kuggstång | ||||
| Inkommande linje | Tillbaka inkommande （racktyp） 、 Övre inkommande （väggmonterad） | Tillbaka inkommande linje | ||||
| Skyddsnivå | IP20 | |||||

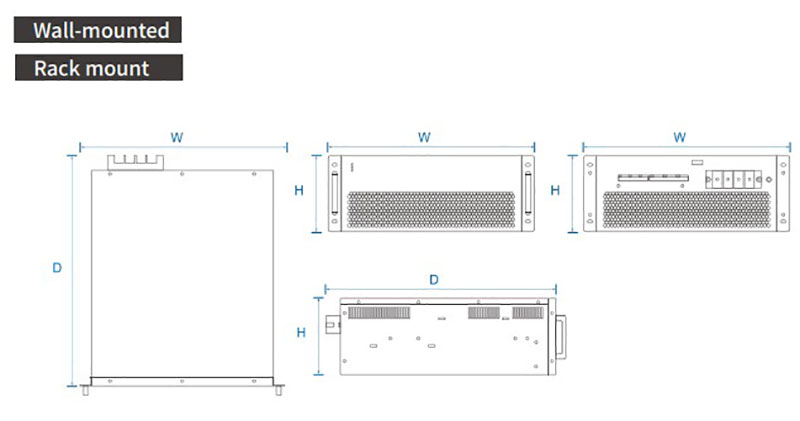

Modell och specifikation:
| Modeller | ||||
|---|---|---|---|---|
| Modellnummer | Kompensationskapacitet (KVAR) | Systemspänning (v) | Dimensioner (d*w*h) | Kylmetod |
| GY SVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160mm | Tvingad luftkylning |
| GY SVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-50K/4L-R/W | 50 | 380 ± 20% | 500*510*190mm | |
| GY SVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275mm | |
| GY SVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275mm | |
