Rack Mount Advanced Statisk vargenerator
Geya Rack Mount Advanced Static VAR -generator är en pålitlig lösning för dynamisk reaktiv kraftkompensation. DSP+CPLD-kontroll, <10ms svar, modulär design, 220V-690V, 5KVAR-400KVAR. Förbättrar kraftkvaliteten i olika applikationer.
Geya producerar Rack Mount Advanced Static VAR -generatorer (ASVG). Dessa ASVG: er ger dynamisk reaktiv effektkompensation. Detta förbättrar kraftkvaliteten. De använder DSP- och CPLD -teknik. Detta säkerställer exakt kontroll och snabbt svar. Svarstiden är under 10 ms. Detta förhindrar överkompensations- och underkompensationsproblem. Den modulära designen tillåter parallell anslutning. Att ansluta flera enheter ökar kapaciteten. Geya erbjuder olika modeller. Modeller täcker olika spänningar och kapacitet. Spänningar inkluderar 220V, 380V, 500V och 690V. Kapaciteterna sträcker sig från 5 kvar till 400 kvar. Viktiga funktioner inkluderar rackmontering, tvingad luftkylning och olika skyddsfunktioner.
Modellbeskrivning:
| Gy | Asvg | 0.4 | 50K | / | 4L | R |
| Företagskod | Statisk vargenerator | Spänningsnivå 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Nominell kapacitet (KVAR) 5/15/35/50/75/100kvar | 2L: Enfas 3L: Tre-fas tre-ledare 4L: trefas fyrtråd |
R: Rack Mount |
Drag:
● Använd DSP+CPLD All Digital Control Core, tre-nivå topologiteknologi, avancerad reaktiv effektdetekteringsalgoritm och PWM-kontrollstrategi för att uppnå dynamisk och exakt kompensation av reaktiv kraft.
● Anta modulär design, som underlättar parallell anslutning av flera moduler, tar litet utrymme och är lätt att underhålla.
● Den strukturella utformningen av oberoende luftkanaler och oberoende lager säkerställer den stabila driften av utrustningen.
● Utför dynamisk kompensation med full räckvidd för induktiv reaktiv kraft och kapacitiv reaktiv kraft och lösa det tre-fas obalansproblemet samtidigt.
● Den dynamiska svarshastigheten på lasten är på millisekundsnivån, som kan uppnå dynamisk och exakt kompensation för den reaktiva kraften hos slagbelastningar.
Applikationer:
Rack Mount Advanced Static VAR -generatorer har olika applikationer. De passar olika branscher. Dessa inkluderar:
● Distribution av bostäder
● Vattenbehandling
● Förnybar energi (Photovoltaic)
● Kemisk bearbetning
● Olja och gas
● Metallurgi
● Gruvdrift
● Automotive Manufacturing
Dessa ASVG: er förbättrar kraftkvaliteten. De kompenserar för reaktiva kraftfluktuationer. Detta förbättrar systemstabiliteten och effektiviteten.
Tekniska parametrar:
| 220V -serie | 380V -serie | 500V -serie | 690V -serie | |||
| Höjd över havet | <2000m, över 2000m, derat enligt GB/T3859.2 | |||||
| Omgivningstemperatur | -20 ～+50 ℃ | |||||
| Relativ luftfuktighet | ≤90%, ingen kondens på ytan när den månatliga minsta temperaturen är 25 ℃ | |||||
| Föroreningsnivå | Nivå III nedan | |||||
| Driftspänning | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Arbetsfrekvens | 50Hz ± 5% | |||||
| Kompensationsförmåga | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Rutnätstruktur | L/n | 3P3W/3P4W | ||||
| Antal enheter anslutna parallellt | Ulimiterad | |||||
| Övergripande maskineffektivitet | ≥97% | |||||
| Frekvens | 32 kHz | 16kHz | 12,8 kHz | 12,8 kHz | ||
| Valval | Reaktiv kraft | Reaktiv po wer 、 reaktiv po wer+obalans | ||||
| Reaktiv strömkompensation | ≥99% | > 95% | ||||
| Full responstid | <10ms | |||||
| Buller | ≤60dB | ≤60dB | ≤65dB | ≤65dB | ||
| Kontrollmetod | 2-vägs RS485-gränssnitt (stöder GPRS/WIFI) | |||||
| Skydd | Överbelastning, mjukvara/hårdvara överström, rutnät överspänning och undervolage, strömavbrott, övermätare, frekvensavvikelseskydd, etc. | Överbelastning, mjukvaru/hårdvaruöverström, rutnät överspänning och undervolage, nätspänningsobalans, strömavbrott, övermätare, frekvensavvikelse, skjutkretsskydd, etc. | ||||
| Installationsmetod | Rack/väggmonterad | Kuggstång | ||||
| Inkommande linje | Tillbaka inkommande （racktyp） 、 Övre inkommande （väggmonterad） | Tillbaka inkommande linje | ||||
| Skyddsnivå | IP20 | |||||
Modell och specifikation:
| Modeller | ||||
|---|---|---|---|---|

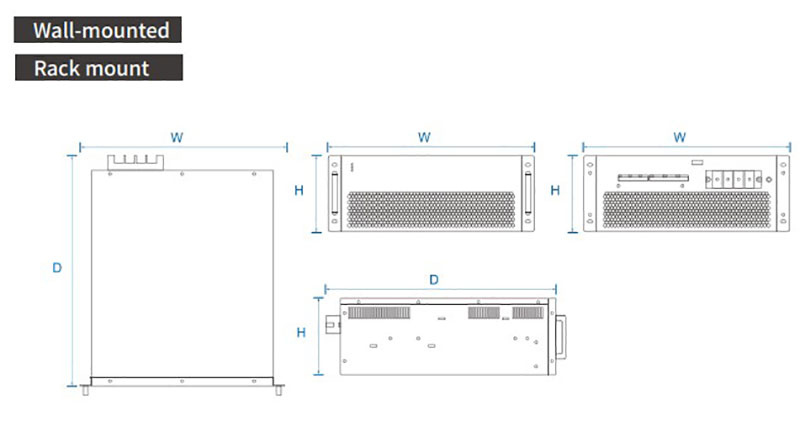

| Modellnummer | Kompensationskapacitet (KVAR) | Systemspänning (v) | Dimensioner (d*w*h) | Kylmetod |
| GY ASVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160mm | Tvingad luftkylning |
| GY ASVG-0.4-15K/4L-R/W | 15 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0,4-50K/4L-R/W | 50 | 380 ± 20% | 500*540*190mm | |
| GY ASVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.4-100K/4L-R/W | 100 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275mm | |
| GY ASVG-0.69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275mm | |
