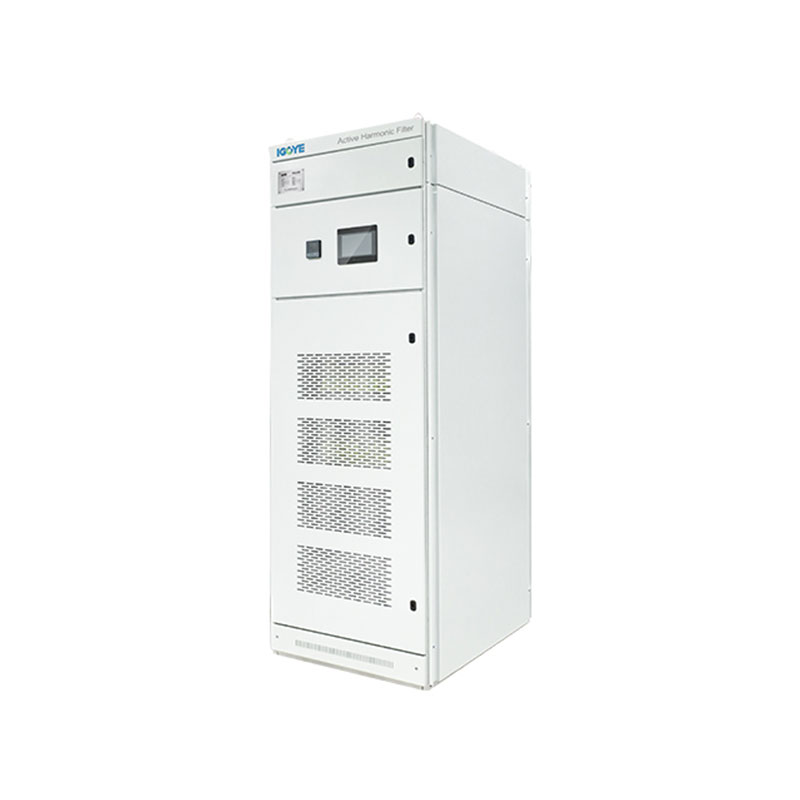

Grundläggande principer för aktiva harmoniska filter

Aktiva harmoniska filterär ny specialutrustning för kraft harmonisk kontroll av modern kraftelektronikteknik och digital signalbehandlingsteknologi baserad på höghastighets DSP-enheter. Den består av två huvuddelar: Command Current Operation Circuit och Compensation Current Generation Circuit. The command current operation circuit monitors the current in the line in real time, converts the analog current signal into a digital signal, and sends it to the high-speed digital signal processor (DSP) for signal processing, separates the harmonics from the fundamental wave, and sends a drive pulse to the compensation current generation circuit in the form of a pulse width modulation (PWM) signal to drive the IGBT or IPM power module to generate a compensation current with the same amplitud och motsatt polaritet som nät harmonisk ström och injicerar den i nätet, kompenserar eller kompenserar den harmoniska strömmen och aktivt eliminera kraftmoniker.

Tekniska fördelar: Grönt

Effektiviteten når 97,2%, vilket sparar cirka 6 500 kWh el per år jämfört med aktiva filter med en effektivitet på 95%

Högre effektivitetstopologi Förbättrad kontrollalgoritm

Termisk design och strukturell optimering baserad på exakta modeller

Miniatyrisering

Volymen är bara 1/6 av liknande mainstream -märken och tar mindre plats

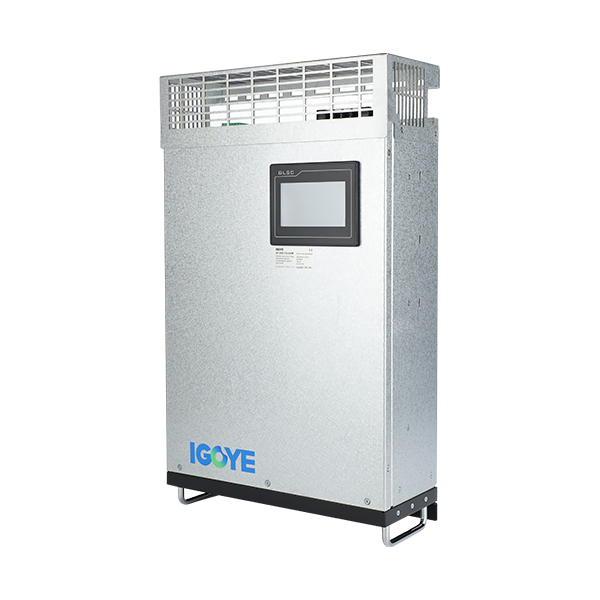

Anpassningsbar till olika arbetsförhållanden, installationsinnovation, väggmonterad eller rackmonterad installation använder mindre råvaror och skyddar miljön

Intelligent

Kompensera för specificerad harmonik justerbar induktiv och kapacitiv reaktiv effektkompensationssystem Obalanserad last Automatisk upptäckt, undertryckning av systemresonans Fullfunktionsövervakningssystem

Modularitet

N+1 -redundans förbättrar avsevärt systemtillförlitligheten. Produktionslinje, bättre kvalitetssäkring. Minska enstaka felpunkter i systemet. Flexibel parallellanslutning för att anpassa sig till olika arbetsförhållanden.

Funktionella egenskaper

Filtrera ut 2 ~ 50: e harmonier samtidigt, eller välj eventuella harmonier inom 2 ~ 50: e för kompensation. Responstiden är mindre än 300 μs

Använd 3DSP+CPLD Full digital kontrollmetod och internationellt känt varumärke Höghastighets IGBT, stängd slingkontroll, exakt harmonisk filtrering
